一、前言

　　金甬鐵路是一條連接金華市至寧波市的國鐵Ⅰ級鐵路，是貫徹實施長三角一體化發展國家戰略，完善區域鐵路網布局的重要工程，  是寧波舟山港便捷的戰略疏港通道、區際快速通道和長三角內部城際鐵路。

　　金甬鐵路站前工程I標楊四岙隧道位于奉化市西塢街道河頭村附近的中低山區，地形起伏較大，由中鐵十二局集團負責施工，為保證測量進度，如期實現年度生產目標，施工方采用了徠卡MS60隧道施工掃描測量方案進行隧道施工的超欠挖計算、方量計算等測量工作。

　　二、工作流程

　　1、外業數據采集

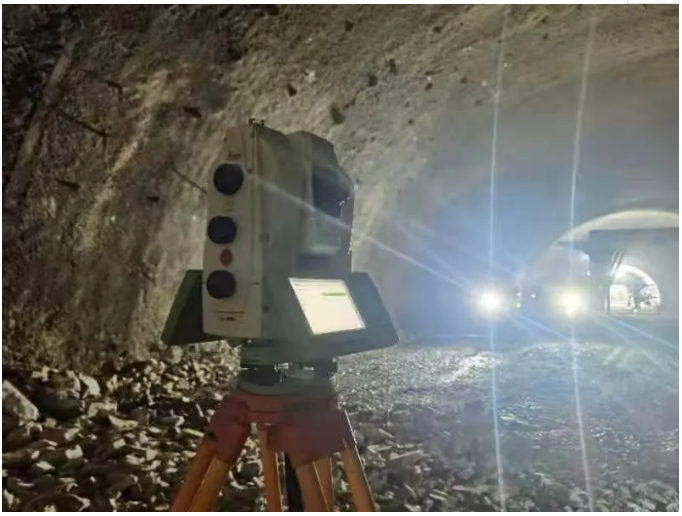

　　在隧道中任意架設徠卡MS60，通過全站儀后方交會設站，設置適宜的點云密度，即可一鍵開啟掃描，十余分鐘即可獲取70~80m的高精度隧道點云。全站儀的操作模式，外業操作簡便。

　　2、徠卡Infinity點云數據預處理

　　通過SD卡將外業數據導入徠卡Infinity軟件中，可直接生成外業觀測報告。點云數據具有絕對坐標，不同測站點云在同一坐標系下，無需拼接，節省大量?jī)?nèi)業時間，也可進行點云查看、量測、管理和格式轉換，同時可以將不需要的噪點去除。

　　3、徠卡隧道施工掃描測量程序數據處理

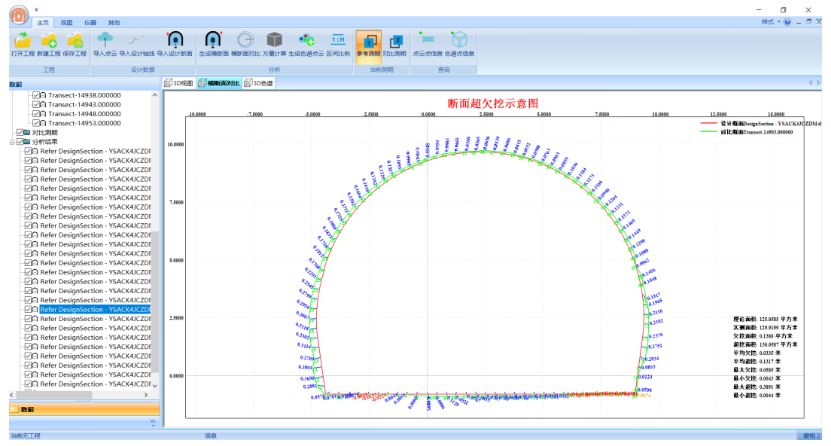

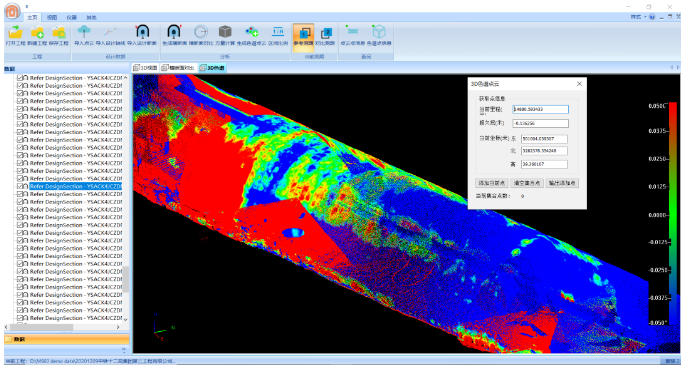

　　將點云數據和隧道設計數據導入徠卡隧道施工掃描測量程序，可以按設定間隔沿隧道軸線批量生成任意里程隧道橫斷面，一次作業的數據就可以實現超欠挖斷面分析、方量計算、襯砌分析、侵限分析、色譜分析等多種成果。

　　此外，還能夠通過徠卡隧道施工掃描測量程序控制徠卡MS60進行現場超欠挖放樣及隧道檢測，一機多用，同時解決多種問題。

　　三、硬件、軟件功能特點

　　1、徠卡MS60高速影像全站掃描儀

　　2020年，徠卡測量系統升級了徠卡MS60高速影像全站掃描儀，其測角精度為0.5秒、測距精度1mm+1.5ppm、免棱鏡測程≥2000m；它能點云掃描，最高掃描速度可達30000點/秒，掃描精度最高為0.6mm，掃描距離≥1000m，能勝任精密掃描，能探測到掃描物體的細微變化；還能夠進行影像測量、能與GNSS聯合作業。

　　徠卡MS60把全站儀和掃描儀結合在一起，只需一臺儀器就可以進行常規測量，掃描測量，無需拼接，避免了拼接過程的精度損失。

　　2、徠卡Infinity

　　徠卡Infinity新一代全能數據處理軟件集大成者，提供對外業數據一站式的支援。無論是徠卡GNSS、徠卡TPS、徠卡LS、掃描點云，徠卡Infinity都一步到位，無往不利。所設計的項目、處理的數據，皆可無縫支持于各產品線的設備，同時提供多種無縫傳輸模式，有線或者無線，均可滿足需求。

　　3、徠卡隧道施工掃描測量——依據中國測量規范和測量習慣定制的隧道點云檢測軟件：

　　兼容隧道復雜線型的輸入，平、豎曲線數據導入，支持主點、元素、交點法線路輸入。

　　DXF斷面設計、斷鏈、超高、加寬等設計方案的兼容。

　　軟件可以連接徠卡MS60進行超欠挖檢測、依據色譜量算超欠挖面積。

　　對隧道底部進行水平線過濾，快速計算方量。

　　優異的硬件搭配專業的徠卡Infinity和為隧道施工定制的徠卡隧道施工掃描測量程序，夠成了適用于隧道施工全流程的隧道測量解決方案。

　　四、總結

　　徠卡MS60既是高精度全站儀，又具有掃描功能，在隧道施工過程中，徠卡MS60一機兩用甚至多用，一次投入就能夠滿足用戶的更多需求。徠卡隧道施工掃描測量程序，集超欠挖斷面分析、方量計算、襯砌分析、色譜分析、超欠挖施工控制、隨機檢測、成果輸出等功能于一體，實現了一站式作業。

　　兩者組合形成的徠卡MS60隧道施工掃描測量方案實現了數據采集簡單快速精確，數據處理方便流暢，能夠支持客戶需求的定制化成果報告，提高測量效率，避免影響施工，減少襯砌耗費，降低施工造價成本。
