Trimble CX高精度三維掃描儀
2017-07-21
熱度：5732 ℃
■ 為工業環境性能而設計
■ 純凈的低噪聲數據
■ 可在整個操作范圍內保持高精度的WAVEPULSE?技術
■ 360°x 300°的大視
■ 每秒54,000點的數據捕獲能力
Trimble CX 掃描儀是一款高級3D激光測量儀器，專門為工業、造船業和近海作業平臺環境以及選定的民用測量應用而設計。

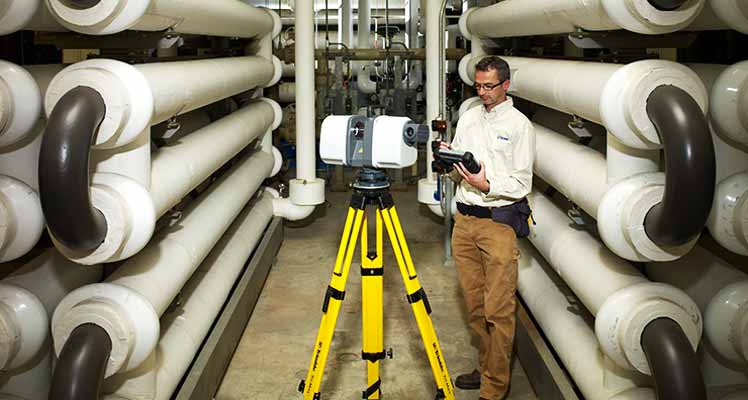

為工廠效益而打造
Trimble CX解決方案為工廠環境中高效的數據捕獲而構造。由于具有每秒54,000點的可靠掃描速度、80米范圍和360°x300°的視場，該解決方案用一個簡單的設置就能實現高效的數據采集。儀器采用堅固可靠的設計，并且達到IP64 等級的惡劣環境防護標準，旋轉鏡帶防護，使掃描儀能夠提交連續可靠的結果，即使在困難的工業環境中也不例外。
內置相機能夠采集額外的圖像信息，可使已捕獲數據的視覺效果、后處理和通訊質量得到改善。
Trimble CX能夠被運行在Trimble Tablet平板電腦上的Trimble Access 所支持，易學易用，數據可以無縫地傳送到。
Trimble RealWorks和Trimble LASERGen軟件包中。
Trimble CX還可以在無控制器模式下用內置于電源系統的專用功能捕獲數據，是一個非常簡便的工作模式。
獲得貯存罐計量測量認證
配上3D Extractor軟件，Trimble CX解決方案就是標定大貯存罐的理想工具。Trimble Cx罐標解決方案在為
貯存罐標定容量大大節約時間的同時，還能為監測罐穩定性提供較為豐富的數據集。Trimble這一解決方案
已獲得德國全國計量研究院 PTB(Physikalisch-Technischen Bundesanstalt)的認證。
工廠生命周期管理的完整解決方案
為了清楚地了解工廠資產所在的位置和情況，Trimble Cx為工程師和管理人員提供了一個獲取準確事實
信息的解決方案。應用包括：
?為準確的項目規劃、基本和詳細設計捕獲已有情況的數據；
?在運輸和安裝之前確保制造零部件的尺寸符合要求；
?為質量管理和附加的設計細節提供驗證；
?為培訓和模擬提供可視化實景；
?監測工廠資產的移動或使用期間的形變；
?為規劃翻修/修補項目提供準確的事實數據；
?通過計算出容量表和貯存量而標定貯存罐。
全面解決方案
Trimble CX掃描儀的數據可以單獨使用，也可以與其它Trimble測繪儀器的數據結合使用，例如：Trimble FX?掃描儀、GX 3D掃描儀和Trimble VX 空間測站儀。
- 技術指標WAVEPULSETM專利技術................... 脈沖技術和相移技術完美結合范圍(典型情況是在標準的晴朗條件下)................80 m (90%反射表面)50 m (18%反射表面)掃描速度............................................................... 54,000點每秒標準偏離............................................................1 mm @ ≤30 m;1.25 mm @ ≤50 m; 1.8 mm @ ≤80 m單點精度............................ 位置 = 4.5 mm @ 30 m; 7.3 mm @ 50m距離 = 1.2 mm @ 30 m; 2 mm @ 50m水平角度 = 15" ：垂直角度 = 25"表面建模精度...........................................±3 mm(取決于具體方法)亮度分辨率.......................................................................... 16位整平三角基座圓水準：8'雙軸補償器(用戶可選); 分辨率 0.005°; 工作范圍 ±10°數據完整性................................................................... 垂直補償光斑大小.......................................... 8 mm @ 25 m; 13 mm @ 50m掃描分辨率：最小角度步長(水平和垂直)：0.002°掃瞄行(水平)：180,000點；掃瞄行(垂直)：150,000點激光類型：660 nm，紅色；類別：IEC 60825-1- 3R類；光束發散：0.2 mrad，3 mm出口處系統參數視場...................................................................... 360° x 300°光學.............................................................獨立的發射/接收單元數據傳送................................................................. U盤；以太網數字成像.......................................................... 內置實時彩色視頻狀態指示器(電源)................................................................ 多重物理儀器：大小:120 長 x 520 寬 x 355 高 mm；重量：11.8公斤; 功耗：50 W電源集成控制單元：AC90 240V,50 60 Hz; DC 24 V標稱；2個內置電池(單獨的充電器)大小：200 長 x 320 寬 x 230 高 mm；重量：12.6公斤儀器箱：堅固，滾式; 大小：795 長 x 518 寬 x 394 高 mm; 重量：12公斤環境工作溫度：0℃到40℃;存放溫度：-20℃到50℃光線：在昏暗和有背景光的條件下也能工作防水防塵：IP64 (I.E.C.)；沖擊：IEC 60721-3-2：2M2(掃描儀)；2M3(掃描儀在機箱內)濕度：20% 到85%，非冷凝標準附件.................. 滾式儀器箱; 內置電源套件；Trimble三角基座;50個可粘貼平面目標; 高速U盤; 數據傳送線纜，WLAN天線可選附件..................................................Trimble Tablet平板電腦; 目標套件, Trimble Tri-Max三腳架外業軟件Trimble Access是空間成像的控制軟件，它在 Trimble Tablet平板電腦上運行，用于控制Trimble CX。除了儀器控制之外，Trimble Access還包括一些專項應用軟件，可使外業用戶直接在Trimble Tablet平板電腦上創建需要提交的成果。用戶還可以在筆記本電腦上使用控制軟件。●高效的現場配準：測站設置和后方交會例程電子水準顯示雙軸補償自動目標識別目標檢核●直觀的目標框選擇能力：在視頻或點云上快速進行目標框選擇基于視頻的遠程儀器控制●掃描優點：全視野掃描自主掃描模式掃瞄時間估計和分辨率控制●綜合顯示：掃描過程實時3D可視化顯示、平移和縮放，實時視頻流高密度測繪點云顯示模擬表面渲染和環境照明儀器位置圖形顯示標準附件? 特制儀器箱? Trimble三角基座? 數據傳送線纜? 高速U盤? 粘貼式平面目標? 電源單元? 電池/充電器? 可選附件? 目標套件
