> Trimble FX高精度三維激光掃描儀
Trimble FX高精度三維激光掃描儀
2017-07-21
熱度：7259 ℃
■ 純凈的低噪聲數據、設計結構緊湊輕巧
■ 可與其它Trimble測量儀器整合數據
■ 為工業環境性能而設計
■ 具有360°x 270°視場和每秒216,000點的平均數據捕獲率
■ 具有高度的可移動性，重量只有11公斤，很容易在作業工地各處移動使用
Trimble FX掃描儀是一款3D激光測量儀器，專門為把快速捕獲純凈準確的數據作為首要需求的工業、造船業和近海作業平臺環境而設計。Trimble FX系統可為您的項目管理提供真正的幫助。
它的全部優勢體現于數據中
Trimble FX掃描儀可使用戶迅速準確地測量現有情況， 生成高分辨率圖像。圖像中的每個像素都代表著空間的一個3D 點，用于虛擬測量、 確定干擾位置和連接點，或者用于創建2D和3D、CAD形狀，以便在AVEVA、Intergraph、Autodesk、 Bentley和其它設計軟件系統中使用。
Trimble FX 掃描儀能夠生成純凈的低噪聲數據 ，減少在辦公室處理數據所需要的小時數。它的原始格式數據既可以直接交由 Trimble LASER Gen軟件應用套件使用，也可以導入到Trimble RealWorks軟件或Trimble 3Dipsos建模軟件中。
靈活性
Trimble FX 掃描儀與Trimble FX 控制器軟件一道，通過改變圖像網格大小，為用戶提供了一個靈活的3D成像解決方案，并可生成高分辨率或低分辨率的數據集。這樣的靈活性，對于適應多種項目(例如：擁擠的工業環境、 逆向工
程項目、核實維度控制或控制施工精度)是非常必要的。
測站和設置

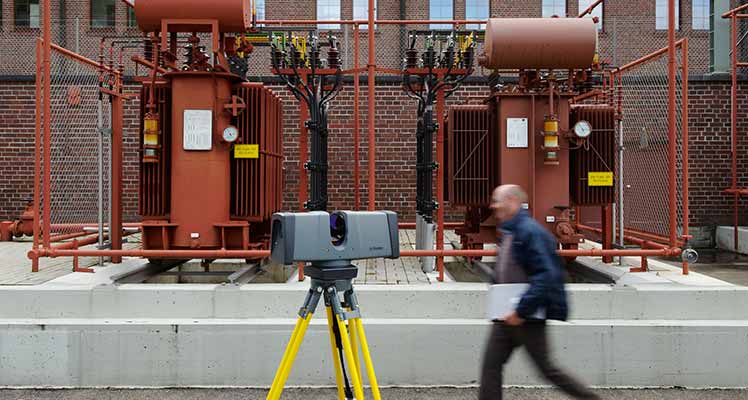

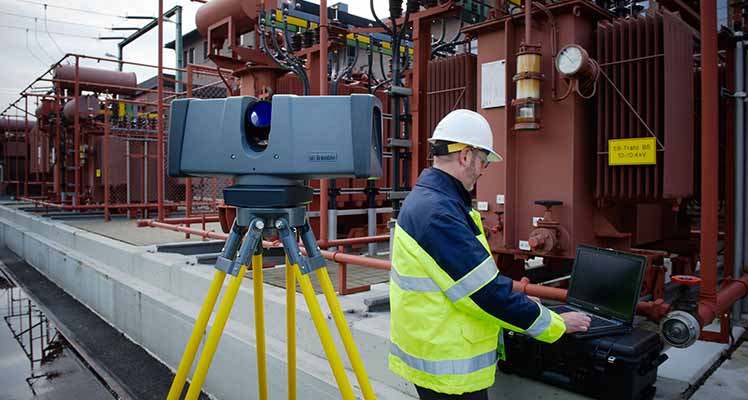

Trimble FX掃描儀可以直接安裝在測量三腳架上。您也可以根據需要把它直接安裝到其它支架、柱桿、基座或天花板托梁上。 用戶可以把儀器安置在任何環境中，捕獲需要 的數據。安置儀器時，不需要整平儀器。Trimble RealWorks軟件可使用戶在辦公室把數據迅速轉換到正確的位置 ， 減少了在外業一次設站與另一次設站之間所花費的時間。
控制目標獲取
使用Trimble RealWorks軟件，用戶能用捕獲到的3D場景迅速找出目標并且把這些位置轉換到已知點。根據項目的不同需要，Trimble Fx掃描儀既可支持平面目標，也可支持球形目標。用戶能創建配準報告、顯示測站與控制之間的誤差量，為項目提供全面的解決方案。
全面解決方案
Trimble FX 掃描儀給出的數據可以單獨使用，也可以與其它Trimble測繪儀器的數據結合使用，例如：Trimble CX 3D掃
描儀和Trimble VX 空間測站儀。
- 性能指標模糊范圍.......................................... 單程：70m；雙程：70/140m建議范圍單程...................................60m (50%反射度); 35m (30%反射度)雙程...................................80m (50%反射度); 45m (30%反射度)掃描速度......................................................216,000點每秒(平均)典型掃瞄時間.............................................................5分鐘(單程)范圍不確定性....................................1mm@15m單程 (90%反射度)目標捕獲....................................................標準偏離<1mm@15m距離精度(標準偏離).......................... 0.6mm@11m;0.8mm@21m；(90%反射度)...................................................2.4 mm @ 50 m；單程HQ：0.06mm @11m；雙程：0.45mm @ 11m；0.5 mm @ 21m；1.5mm @ 50m位置精度.....................0.4mm@11m；0.8mm@21m；2mm@50m角度不確定性..........................................<30弧秒(1.6 mm@11m；3 mm@21m；8 mm @ 50m)角度分辨率........................................................................ 8秒掃瞄網格(垂直).................................................................可配置最小掃瞄增量(垂直)........................................40弧秒(~190 μrad)1.9mm @ 10m；4mm @ 21m；9.8mm @ 50m最小掃瞄增量(水平)..........................................20弧秒(~95 μrad)最大取樣密度(垂直)................................................. 4mm @ 21m光束直徑......................................... 2.3 mm@5 m；16mm@46m系統參數掃描儀類型.................................................................. 相位偏移激光波長.............................................................. 685nm (紅色)激光類型.................................................................... 連續波激光功率....................................................................... 15mW激光類別(IEC EN60825-1)................................................... 3R視場...................................................................... 360°x270°狀態指示器................................................................... 系統開物理大小.................................................. 425L x 164W x 237 Hmm重量...............................................................................11kg電源.......................................................... DC 19-24V，3.5AAC 110–220V功耗................................................................ 40W (65W峰值)儀器箱................................................626L x 492W x 350 Dmm重量：31.8 kg (帶掃描儀)環境........................................................................... 已校準操作溫度................................................................ 5℃到45℃; 非冷凝大氣外業軟件Trimble Fx控制器外業軟件要求筆記本或桌面個人電腦運行Windows Xp32位建議最低配置個人電腦最低硬件配置：·Intel Pentium 4或以后(或兼容)，2GHz或更高·2GB RAM (建議4GB)·256 MB OpenGL圖形卡·USB 2.0端口·Microsoft Windows XP專業版，帶SP1或SP2·Microsoft.NET 2.0運行時間，可以從Microsoft·免費下載·DirectX 9.0B，可以從Microsoft免費下載功能·單程或雙程掃描；·可配置分辨率；·可配置掃描視場；·直接導出到Trimble RealWorks軟件標準附件·儀器箱·交流電源110/220V·電池·電源開啟鍵(x2)·USB2線纜(3米)·保險，4安培
